ゆう建築設計では、知的障害者の特性に合わせてさまざまなディテールを考えています。

既製品があれば様々なメーカーの商品を比較し、知的障害者の特性に合わせて使えるディテールか使えないディテールかを考えます。使えるディテールの既製品がなかれば一から仕組みを考え、実験を重ねながら知的障害者の特性に合わせたディテールを作ります。

ここでは、ゆう建築設計で考えた様々なディテールをシリーズでご紹介します。
第２回は、衛生面への工夫です。

（１）失便処理装置　（２）床の工夫　（３）トイレの仕上げ　（４）浴室の仕上げ　
（５）洗面・手洗い



（１）失便処理装置

１. 失便処理装置
• 失便や便遊びをする利用者がおられる場合に設置する。
• 失便処理装置はホッパー型と和便器型の２種類がある。

■ホッパー型失便処理装置
• 流水実験を重ね１号機と２号機を制作しました。

ホッパー失便処理装置 １号機	ホッパー失便処理装置 １号機内部	ホッパー失便処理装置 ２号機	ホッパー失便処理装置 ２号機内部



■流水実験
• お味噌を便に見立てて、実験を重ねました。
• ２号機は１号機を進化させより便がスムーズに流れるように形状をおわん型にしました。

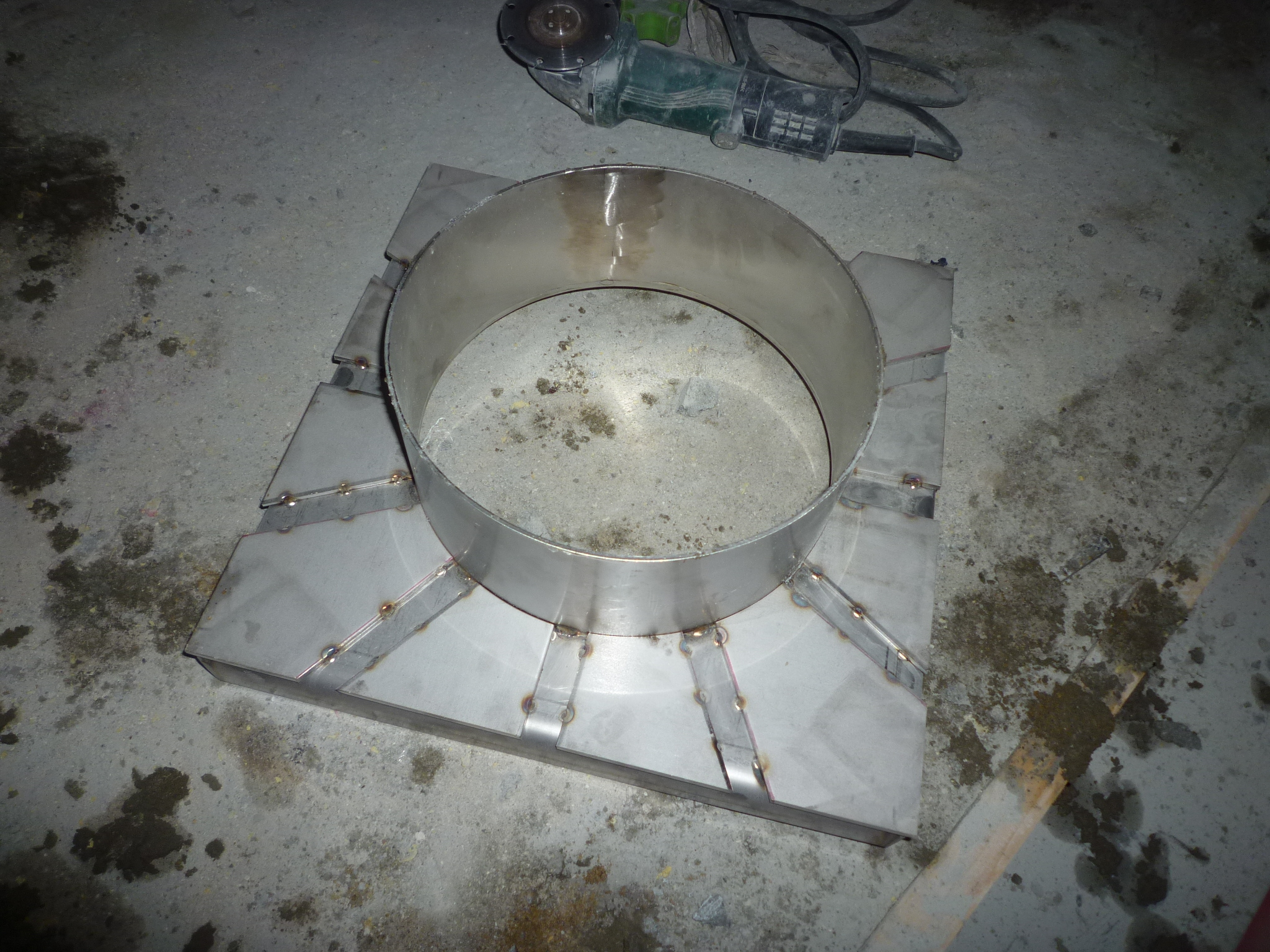

ホッパー失便装置１号 試作流水実験 （あまだ翠光園）	ホッパー失便装置１号 流水実験 （あまだ翠光園）	ホッパー失便装置２号 ステンレス部分 （あまだ翠光園）	ホッパー失便装置２号 流水実験 （あまだ翠光園）



■和便器型失便処理装置
• 現在は金隠し無しのオーダー品がＴＯＴＯやＩＮＡＸで廃番となっているため、既製品の
　和便器の金隠し部分をカットして使用する。
• 金隠しが無い以外は和便器と同じなので、和便器と同様に水はフラッシュバルブで後ろから
　前に流れトラップの付いた汚水管に流れていきます。



失便処理装置



２. ⽔洗い居室の失便処理装置

• 水洗い居室では、排水目皿型失便処 理装置を改良。

■失便処理作業の省力化
• 居室内で失便が処理できるように失便処理装置を設置。
• 失便に水をかけた時に他の場所に広がらないようにするため床には1/100程度の勾配を
 設ける。
• 壁掛けエアコンは高い位置であっても壁にあたって跳ね返った水がかかるために天井埋め込み
 型を採用する。

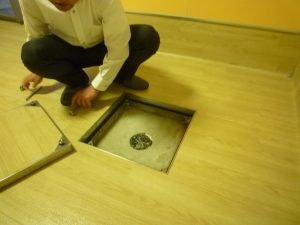

蓋付き排水設備	散水栓ボックス
味噌を使って便遊びを再現	掃除処理中



（２）床の工夫

１.衛生対策
床の汚れ方は利用者の特性により大きく変わります。汚れる可能性が高いほど衛生対策は必要となる。

■衛生対策で選ぶ床仕様
①長尺シート
• 目地が少ないため汚れにくい。
②巻上巾木
• 巾木も巻上巾木とし隅の掃除がし 易いようになっている。
• あゆみが丘では、掃除のしやすさに加え普通のソフト巾木では剥がされるので巻上巾木にしています。



水洗い居室	強度行動障害ユニット食堂	①長尺シートと②巻き上げ巾木

（３）トイレの仕上げ

トイレの床材
現在、基本的に医療施設も福祉施設も水を流さない乾式清掃が多い。
知的障害施設では尿の飛び散りや失便が多いため、湿式清掃で水を流すことを考える場合がある。

■湿式清掃対応の床材
①トイレ専用長尺シート
• 水洗い可能（※）
• 耐尿汚染性、防滑性が良い
※ただし、水拭き後、長時間濡れた状態にす ると、菌の増殖や臭いの原因になる。水分を絞ったモップなどで拭取り、乾燥させる。
②塗床
• 水洗いの頻度が高い場合に採用
• 水切りのし易さと防滑性のバランスが重要



トイレの床勾配がゆるいと掃除に手間がかかる。

■現状
• 床勾配がゆるいため、掃除のためにまい たすべての水を水切りしなければならないため手間がかかる。

■対策
• 既存の床に樹脂系モルタルを上塗りして勾配をきつくし、勾配によりある程度水が自然に排水するようにする。
• 排水口を増設して水切りし易いようにする。



側溝口を増設	水が切りやすいように側溝口を増設



（４）浴室の仕上げ

■特性に合わせたお風呂専用長尺シートの選定
• ①床を這って移動する利用者がいる場合、接触温熱感が良い製品を
　選ぶ。
• ②機械浴槽がストレッチャーを利用する場合、キャスター走行性や耐動荷重性が良い製品を
　選ぶ。



タイルとお⾵呂専⽤⻑尺シートの⽐較
①東リ  バスナフローレ  定価9,600円/㎡	②東リ  バスナアルティ  定価8,600円/㎡



（５）洗⾯所・⼿洗い

洗⾯
利用者の特性に合わせて、既製品ではなく、ステンレスで洗面を作る場合がある。

■ステンレス製洗面
• 利用者に合わせて手が届きやすいように洗面の幅と高さを設計している。
• むとべ翠光園では、多くの手洗いを割れやすい陶器ではなく割れないステンレス製洗面を採用。



成人（男子）エリア洗面	男子児童ユニット洗面	成人食堂前洗面
